一．產品簡介

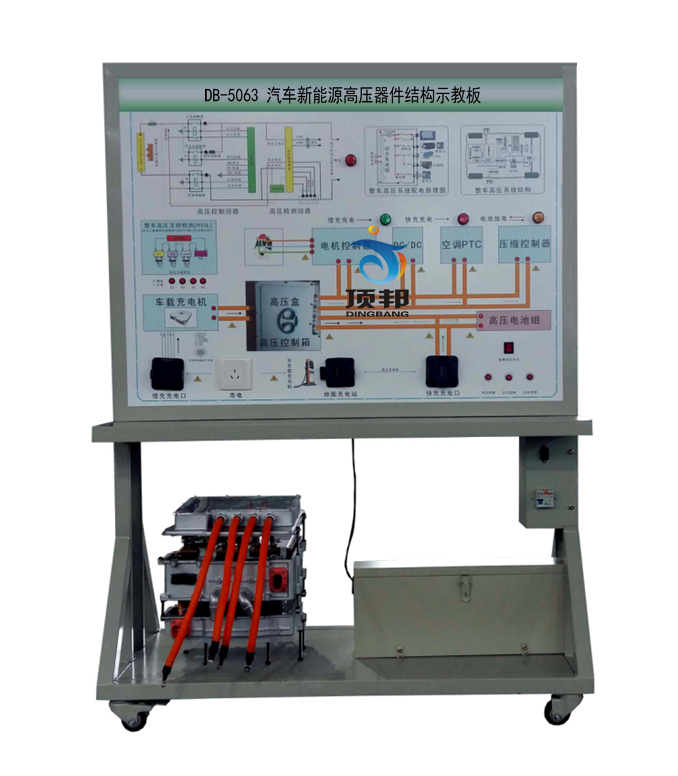

本汽車新能源高壓器件結構示教板采用原車新能源汽車高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。

二．設備組成
    高壓盒、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、原理檢測面板與結構彩圖。

三．功能特點
1．展示高壓盒高壓器件的組成結構和工作過程；
2．設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有永不褪色的UV平板彩色電路圖；學員可直觀對照面板資料和高壓控制盒的實物，認識和分析高壓控制盒的器件和原理；
3．控制臺安裝有高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；
4．系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
5．展示高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；
6．實訓臺面板上安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，這些接口可以訓練學生對高壓電路的連接。
7. 配套汽車多媒體教學軟件（16合一）（投標時需現場演示十分鐘，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
四、技術規格
    外形尺寸（約）：1240×650×1700mm(長×寬×高)
    動力電源：24V20ah
    工作電壓：24v
    工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    機柜：1.5mm冷板沖壓成形，背面設置維修門；
    移動腳輪：100*60mm

五、實訓實驗項目
   1.新能源汽車高壓器件認知。
   2.新能源汽車高壓器件基本控制原理與工作過程驗證實訓。
   3.新能源汽車高壓器件拆裝與安全防護實訓。
   4.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
   5.新能源汽車整車高壓區認知實訓。
   6.新能源汽車高壓線路拆裝與檢測實訓。
   7.新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。
